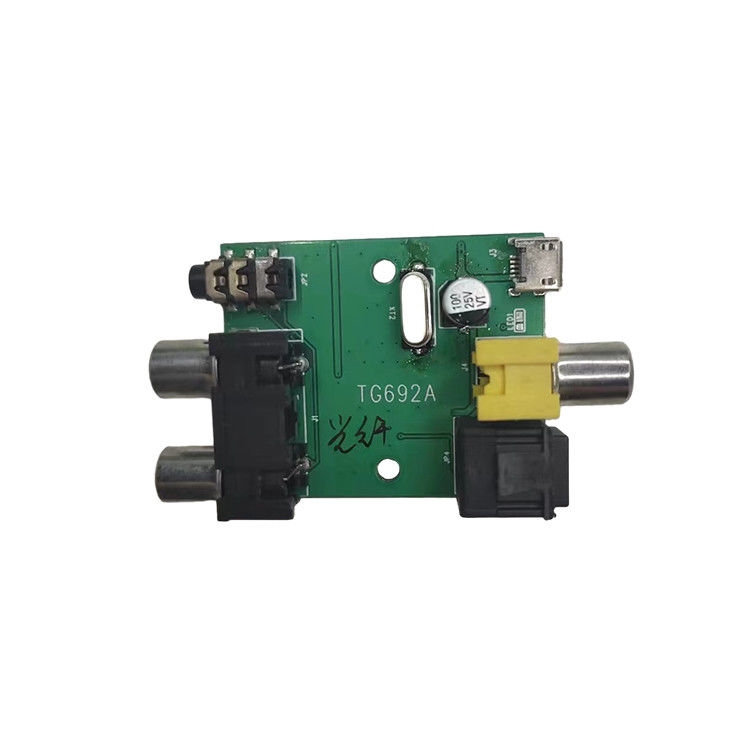

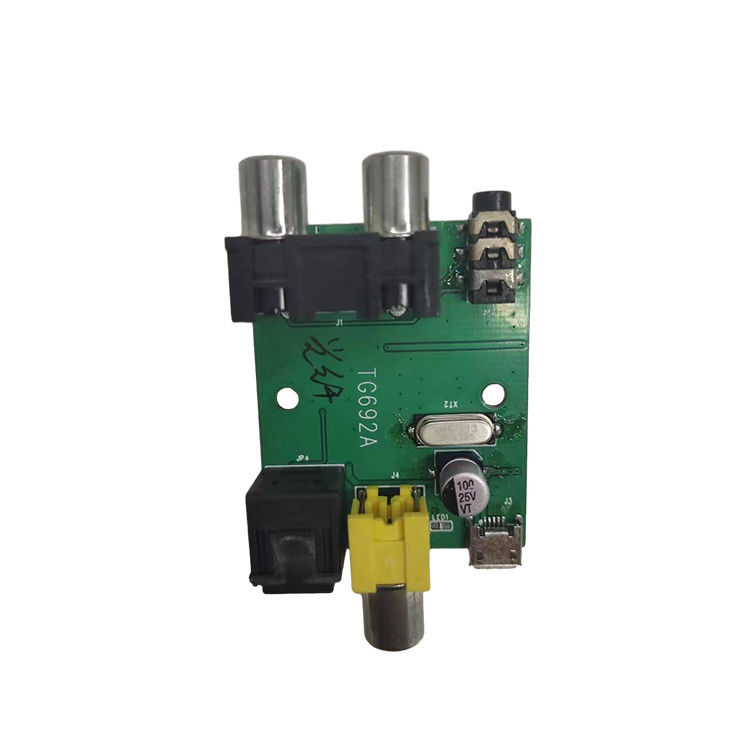

アナログオーディオからデジタルトランスミッターソリューション開発 PCBA
NX8406は,IEC60958,S/PDIF,EIAJ CP1201,またはAES3インターフェース規格に従って光ファイバーおよび同軸デジタルオーディオ伝送出力を送信および解読する単片CMOSデバイスである.NX8406のソフトウェアモードでのオプション制御ポートまたはハードウェアモードでのオプションピンの経由で包括的な制御を行う能力チャンネル状態データはバッファに組み込まれ,読み取りやアクセスが容易になります.
低ジッタークロック復元メカニズムは,入ってくるAES3ストリームから非常にクリーンな復元クロックを生成します.独立した操作により,マイクロコントローラーのないシステムは,チャネル状態データのために専用の出力ピン操作を使用できます.
NX8406はSSOP28パッケージングを採用している.対象アプリケーションには,A/Vトランスミッター,CD-R,DVDトランスミッター,マルチメディアスピーカー,デジタルミックスコンソール,スペシャルエフェクトプロセッサ,セットトップボックス,コンピュータが含まれます.,車用オーディオシステム
特徴
◆ EIAJ CP1201,IEC-60958,AES3 S/PDIF,AES3 インターフェース 標準をサポート
◆+3.3V~5.0V電源 (VD)
◆+3.3V~5.0V電源 (VL)
◆ 3 つのデジタルオーディオ入力 光ファイバーと同軸同時送信と出力 32-192KHz サンプリングレート
◆ ミュティビット Δ 変調器
◆ 105dB の ダイナミック 範囲
◆ -90dB 総調和歪み + 信号とノイズ比
◆ 時計 の 振動 に 対する 低 感受 性
◆ 線形 フィルタリング 出力
