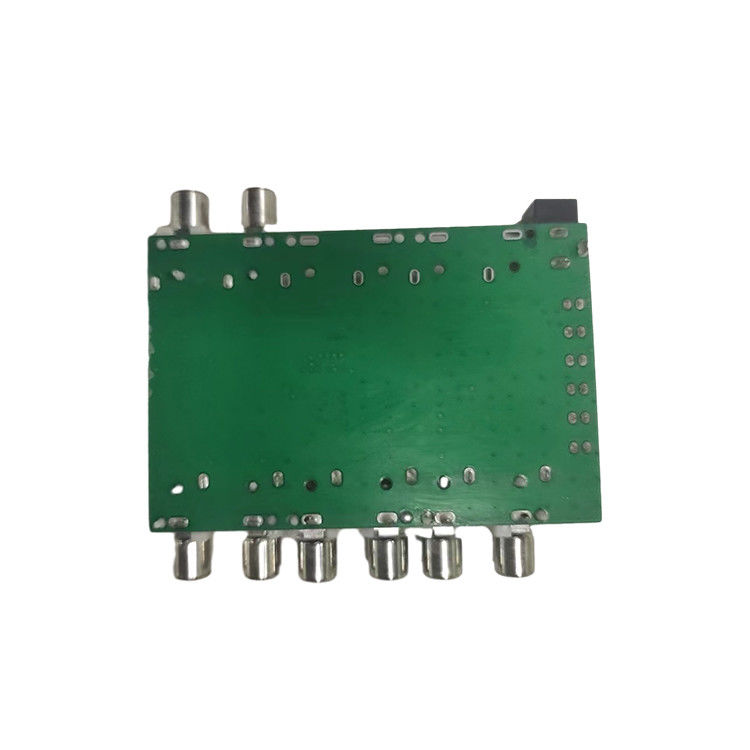

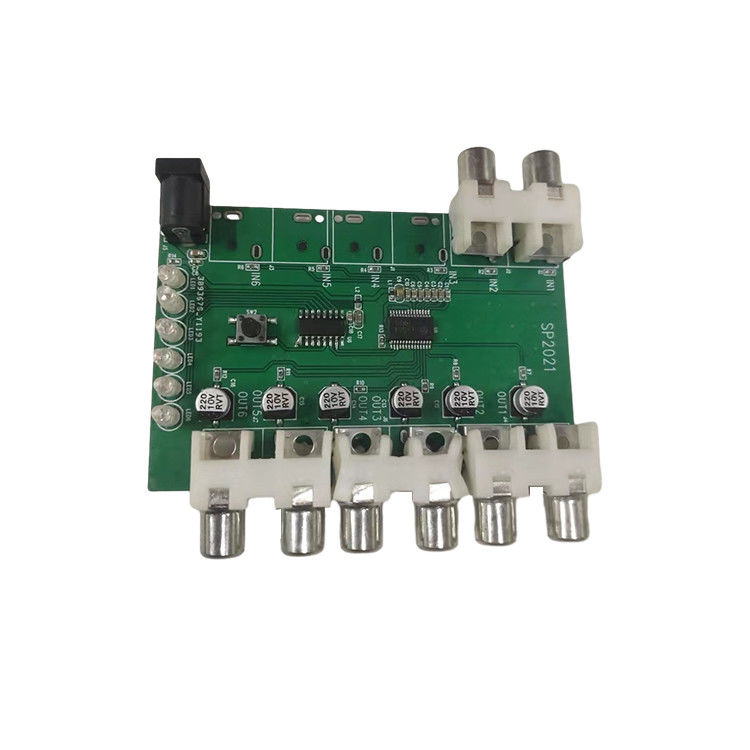

AV ディストリビューター ソリューション開発 PCBA
この製品は,音声とビデオの流通処理チップNX9262を採用しています.I2Cデジタルインターフェースと高性能制御プロセッサNX6316を通過するコアプロセッサを通過して,オーディオとビデオ信号のセットをオーディオとビデオ出力のセットにルーティングする典型的な用途には,衛星セットトップボックス,高画質テレビ (HDTV),パーソナルビデオレコーダー (PVR),A/Vスイッチ,セキュリティデバイス,メディアセンター,自動車のエンターテインメントシステム複数のデバイスを 1 つの音声とビデオデバイスにルーティングする
NX9262オーディオ・ビデオアロケーション処理チップは,コアプロセッサを通じて3つのオーディオ・ビデオ出力セットにルーティングされるオーディオ・ビデオ入力のセットを提供します.I2C対応デジタルインターフェイスで制御されるビデオのピップレベルを300mVに同期するために出力を設定するための統合されたクランプオプションをサポートします.入力は,約1の同期なしで,中央信号に内部偏りがあります..25V ((色素性,Pb,Pr).これらのDC出力レベルは6dB増幅設定に使用される.より高い増幅設定は対応するDC出力のレベルを増加させる.I2C経由で入力クランプ/バイアスモードを選択する.使用されていない出力は,電力消費を減らすために電力を失う可能性があります.
特徴
◆ 人 の 行動音声・ビデオ配信プロセッサ
◆ 人 の 行動SD (標準解像度),PS (プログレッシブスキャン),HD (高解像度) 1080i/1080pのビデオをサポート
◆ 人 の 行動入力クランプとバイアス回路
◆ 人 の 行動ACコップリングまたはDCコップリングの入力
◆ 人 の 行動ACコップリングまたはDCコップリング出力
◆ 人 の 行動二重負荷 (75 Ω) と高インピーダンスの無効出力ドライバー
◆ 人 の 行動4つのビデオチャンネル,4つの左と右のチャンネル入力・出力スイッチ
◆ プログラム できる 増幅:+6,+7,+8,または+9 dB
◆ I2C に 対応 する デジタル インターフェース,標準 モード
◆ 5V 単電源 動作
